Garanční zkoušky turbíny Badín P 7-3,7/0,2 E

Všeobecný popis

V srpnu 2024 bylo provedeno úspěšné garanční měření plně kondenzačního režimu na turbíně Badín v provozu ECOSTART, a.s. ve Slovensku. Společnost EKOL zde realizovala generální opravu parní turbíny, kterou před 13 lety dodala. Předmětem tohoto projektu byla generální oprava parní turbíny Badín P 7-3,7/0,2 E s navýšením elektrického výkonu a maximálního množství odběrové páry pro tepelný výměník. Generální oprava parní turbíny zaručí prodloužení životnosti, provozní spolehlivosti a bezpečnosti.

Technický popis turbíny

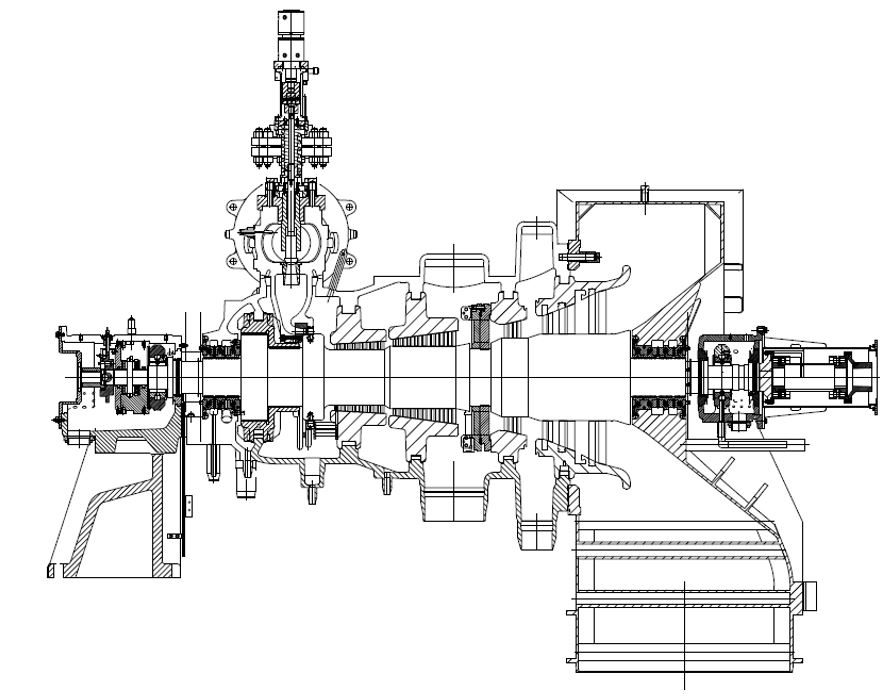

Parní turbína je kondenzační, jedno-tělesová, vysokotáčková, s regulovaným odběrem pro topný výměník a neregulovaným odběrem pro regenerační výměník. Turbína je dělená v horizontální rovině, kde vrch a spodek turbíny tvoří těleso turbíny, ve kterém jsou uloženy vyjímatelné segmenty nosičů statorových lopatek a segmenty ucpávek vyrovnávacího pístu. Rotor je uložen v radiálních ložiscích s tlakovým mazáním. Osová síla je zachycována obousměrným axiálním ložiskem s tlakovým mazáním. Spojka mezi turbínou a generátorem je pevná. Turbína má elektronicko-hydraulickou regulaci, kterou se ovládají regulační ventily. Turbína je vybavena rychlozávěrným spouštěcím ventilem ovládaným olejovým pohonem.

V rámci zvýšení elektrického a tepelného výkonu turbíny Badín byla mimo jiné nově optimalizována geometrie průtočného přetakového prostoru, upravena geometrie vyrovnávacích pístu a zesílena ozubená kola v převodovce.

Původní parní turbína Badín byla spuštěna v roce 2011 a mohla dosáhnout maximálního elektrického výkonu v plně kondenzačním režimu 7 650 kW a nebo byla schopna dodat odběrovou páru pro topný výměník o maximálním výkonu 1,9 MW. Parní turbína po rekonstrukci je schopna dosáhnout elektrického výkonu v plně kondenzačním režimu 7 870 kW a nebo dodat odběrovou páru do tepelného výměníku o výkonu 6 MW.

Garanční měření turbíny - posouzení splnění garantovaných technických parametrů

Realizátor: EKOL, spol. s r.o. ve spolupráci a s provozním měřením provozovatele – ECOSTART, a.s. Badín

Vyhodnocení garančního měření

Garantovaný výkon pro jmenovité parametry ostré páry do turbíny

Naměřený výkon přepočtený na garantované parametry pro naměřený průtok páry


Garantovaný parametr Elektrický výkon provozního bodu PB1 je SPLNĚN.

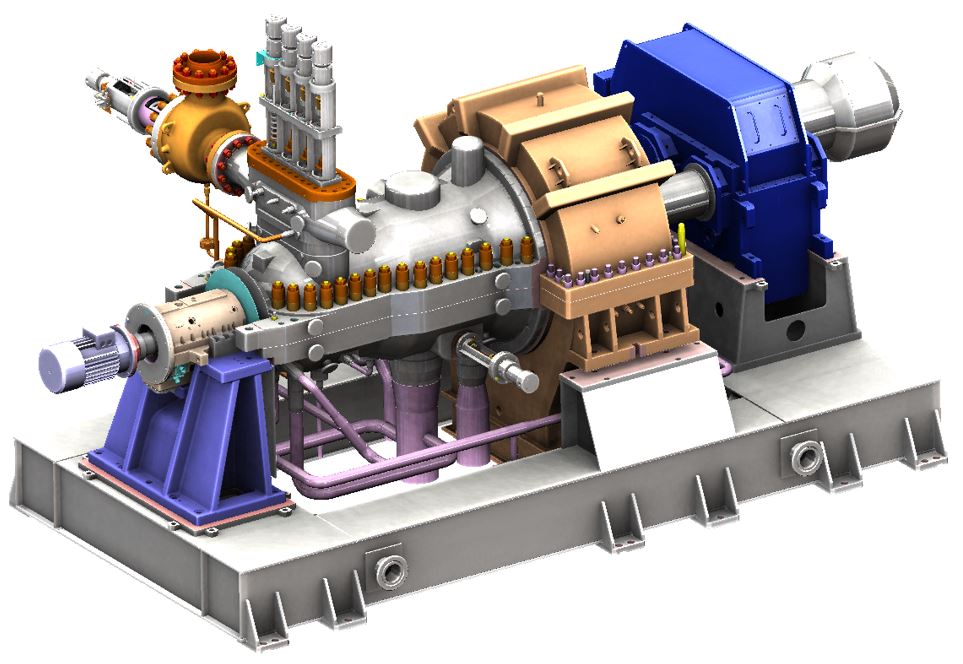

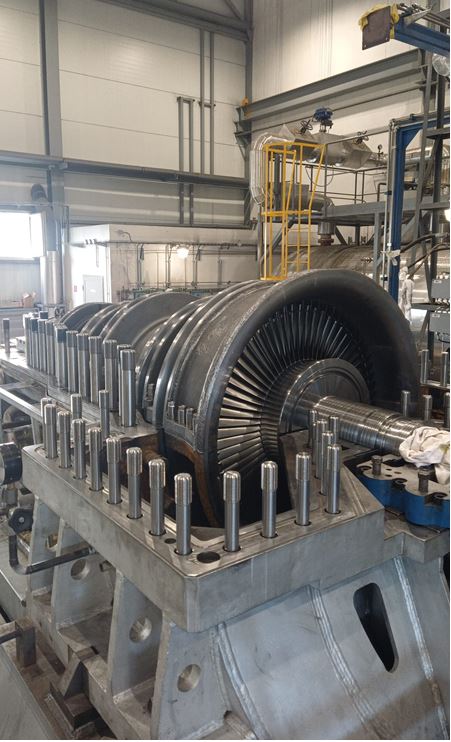

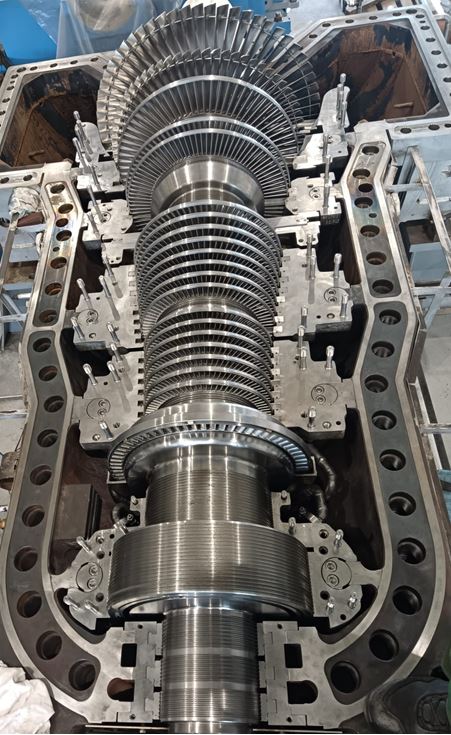

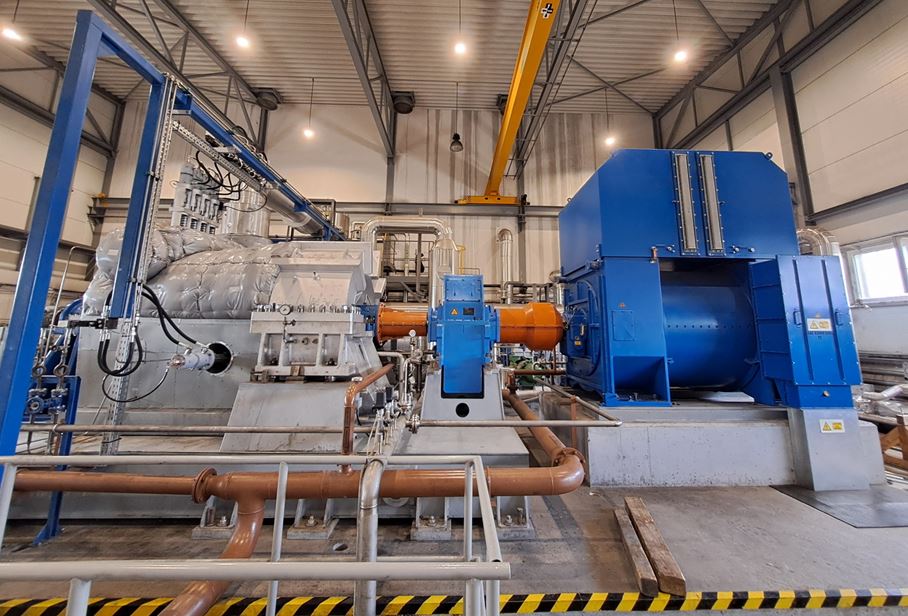

Vizualizace a fotografie z rekonstrukce a provozu
